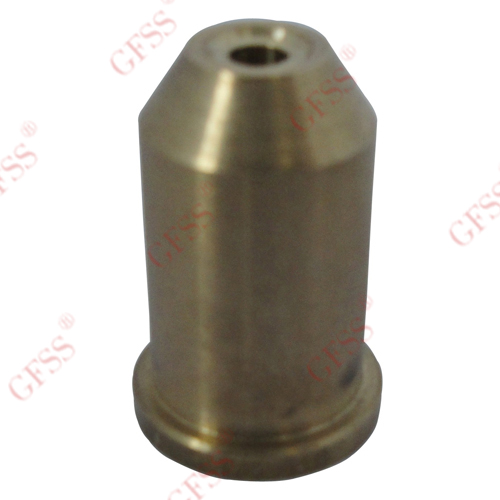

- 針形噴嘴 28212xCu屬于【針形噴嘴】系列產品 聯系QQ:646368662
|
|
|
規 格 參 數 | |||||||||||
| 噴嘴型號 | 噴嘴形式 | 螺紋規格 | L（mm） | H（mm） | 重 量 | ||||||
| 2713 | 外螺紋 | Mp14x1 | 23.0 | 16.0 | 45.0 | ||||||
| 2714 | 內螺紋 | Mp8x1.25 | 26.0 | 22.0 | 50.0 | ||||||
| 2715 | 外螺紋 | Rp 1/8″ Rp 1/4″ |
26.0 26.0 |
12.0 14.0 |
14.0 22.0 | ||||||
| 2716 | 全焊接 | Mc10x1.5 | 45.0 | 14.0 | 30.0 | ||||||
| 27162 | 25.0 | 14.0 | 18.0 | ||||||||
| 2821 | 可調角度 | Rp 1/4″ Rp 3/8″ Rp 1/4″ Rp 3/8″ |
50.0 | 20.6 | 70.9 | ||||||
| 50.0 | 20.6 | 63.8 | |||||||||
| 50.0 | 20.6 | 70.9 | |||||||||
| 50.0 | 20.6 | 63.8 | |||||||||
| 備注： 1.隨型號與材質不同，外觀外形尺寸可能有若干差異。 2.當需要特殊螺紋時，請注明螺紋形式。 | |||||||||||
|
性 能 參 數 | |||||||||||
| 噴嘴型號 | 孔 徑 （mm） |
各壓力（MPa）下的流量（L/min） | 噴射角度 0.4 MPa | ||||||||
| 0.15 | 0.3 | 0.7 | 2.0 | 5.5 | |||||||
| 2713 2714 2715 2716 27162 2821 |
0.3 | 0.11 | 0.16 | 0.24 | 0.41 | 0.68 | 0° | ||||
| 0.4 | 0.20 | 0.28 | 0.42 | 0.71 | 1.20 | ||||||
| 0.5 | 0.25 | 0.36 | 0.54 | 0.92 | 1.50 | ||||||
| 0.6 | 0.36 | 0.51 | 0.78 | 1.30 | 2.20 | ||||||
| 1.0 | 0.64 | 0.91 | 1.40 | 2.30 | 3.90 | ||||||
| 1.2 | 0.92 | 1.30 | 2.00 | 3.40 | 5.60 | ||||||
| 1.5 | 1.20 | 1.70 | 2.60 | 4.40 | 7.30 | ||||||
| 1.9 | 2.20 | 3.10 | 4.80 | 8.10 | 13.40 | ||||||
| 2.4 | 3.50 | 4.90 | 7.50 | 12.60 | 21.00 | ||||||
| 3.2 | 5.50 | 7.80 | 11.90 | 20.00 | 33.00 | ||||||
